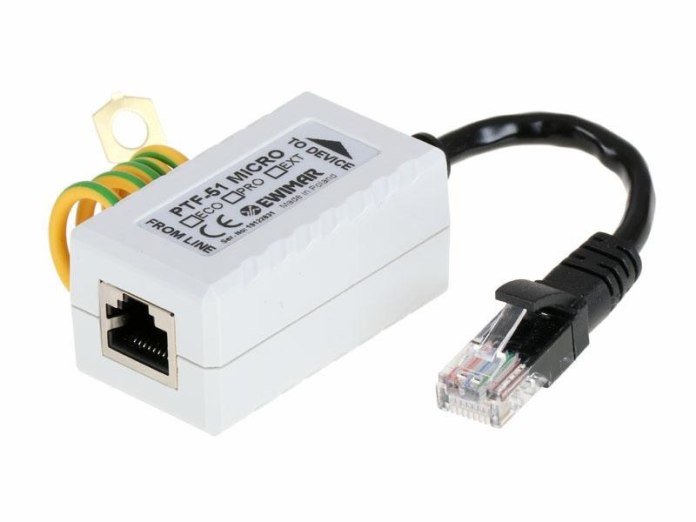

Miniaturowy ogranicznik przepięć do ochrony sieci LAN, EWIMAR PTF-51-PRO/PoE/Micro

Model: PTF-51-PRO/PoE/Micro

Jakie zalety posiada ogranicznik przepięć EWIMAR PTF-51-PRO/PoE/Micro?

miniaturow ogranicznik przepięć, dedykowany do sieci LAN 100-BaseT, opartych na przewodach UTP 5 lub 6 kategorii. Małe wymiary oraz wbudowany przewód z wtykiem, umożliwia szybki i łatwy montaż oraz ukrywanie urządzenia w niedużych obudowach. Idealnie nadaje się do ochrony kamer przemysłowych IP, wyposażonych w oryginalne podstawy ukrywające akcesoria i wszelkie połączenia. Ogranicznik chroni przed skutkami przepięć oraz wyładowań atmosferycznych, a także aktami wandalizmu (działanie paralizatorów). Urządzenie indywidualnie chroni każdą parę transmisyjną, gdzie następuje eliminacja przepięć powyżej 3,5V wewnątrz nich oraz odprowadza do ziemi ładunki o wartościach do 2,5kA na żyłę przewodu.
wersja 2 została zaprojektowana od podstaw wraz z okablowaniem i obudową, celem zwiększenia poziomu ochrony przeciwprzepięciowej oraz poprawy właściwości mechanicznych.

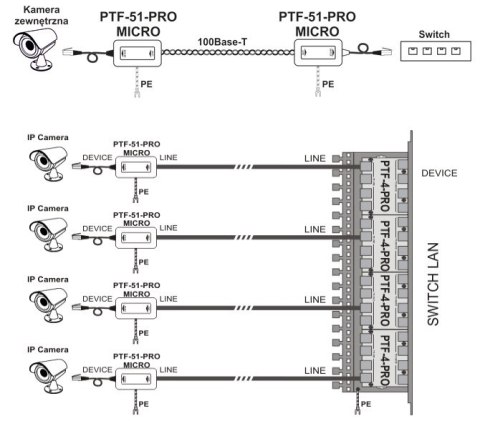

układ połączeń, urządzenia LAN przed wzrostem napięcia na liniach zasilających PoE w każdym z możliwych standardów (również przesyłanego na liniach transmisyjnych). Linie 4-5 i 7-8 są ze sobą połączone, ponieważ LAN Base-100T wykorzystuje je wyłącznie do zasilania PoE. Ogranicznik chroni obydwie grupy par zasilania przed wzrostem napięcia powyżej 58V i uszkodzeniem zasilaczy urządzeń końcowych, takich jak switche lub kamery IP.
zalecany jest do ochrony urządzeń końcowych, instalowanych na zewnątrz budynków (ściany, poddasza), gdzie może pojawić się przeskok iskry od innych konstrukcji lub wartość zaindukowanego ładunku wewnątrz przewodów może być duża.
nie zapewnia ciągłości ekranu dla przewodu FTP, jeżeli taka ciągłość jest wymagana, konieczne jest zastosowanie standardowych urządzeń PTF-51 lub PTF-51/DIN.
do zapewnienia odpowiedniego poziomu ochrony, konieczne jest podłączenie ogranicznika do uziemienia lub w przypadku jego braku, do przewodu ochronnego PE.
nie wolno podłączać uziemienia ogranicznika do obwodów piorunochronowych oraz tworzyć punktu uziomu ogranicznika w pobliżu uziomu obwodu piorunochronowego.

Jakie dane techniczne posiada ogranicznik przepięć EWIMAR PTF-51-PRO/PoE/Micro?

Ilość kanałów	1
Zgodność z okablowaniem	100Base-T (100Mbit), skrętka kategorii 5, 5e, i 6
Złącze wejściowe (przewód)	Gniazdo RJ-45
Złącze wyjściowe (urządzenie)	Przewód z wtykiem RJ-45
Napięcie znamionowe DC (linia-ziemia) UN	90V DC
Napięcie maksymalne pracy trwałej (linia-ziemia) UC	110V DC
Poziom ochrony 1kV/μs (linia-ziemia) UP	600V
Prąd wyładowczy C1 (8/20µS, linia-ziemia ) Iimp	2kA
Napięcie znamionowe DC (linia-linia) UN	6V DC
Napięcie maksymalne pracy trwałej (linia-linia) UC	6,8V DC
Poziom ochrony 1kV/μs (linia-linia) UP C3	20V
Prąd wyładowczy C1 (8/20µS, linia-linia ) Iimp	100A
Chronione Linie	1-2, 3-6
Pojemność (linia-linia) @1MHz	6-15pF
Pojemność (linia-ziemia) @1MHz	2-3pF
Element odsprzęgający	Rezystor udarowy
Rezystancja szeregowa	2,2Ω / linię
Prąd znamionowy IN	300mA / linię
Napięcie znamionowe DC (linia-linia) UN	56V DC
Napięcie maksymalne pracy trwałej (linia-linia) UC	64V DC
Poziom ochrony UP C3	93V
Prąd wyładowczy (8/20µS, linia-linia) Iimp C3	73A
Napięcie znamionowe DC (linia-ziemia) UN	90V DC
Napięcie maksymalne pracy trwałej (linia-ziemia) UC	110V DC
Poziom ochrony 1kV/μs (linia-ziemia) UP	600V
Prąd wyładowczy C1 (8/20µS, linia-ziemia ) Iimp	2kA
Chronione pary	(1+2)-(3+6), (4+5)-(7+8)
Standard pracy PoE	zgodny z IEEE 802.3af/at - wszystkie typy
Wymiary	51 x 31 x 24 (mm) - bez przewodu
Zastosowanie	Wewnątrz / Zewnątrz tylko w dodatkowej obudowie IP66
Sposób montażu	Wolnostojący
Szczelność obudowy	IP54
Temperatura pracy	-30ºC~60ºC
