Napęd bramy przesuwnej Delta 3 SMART - FAAC 741, moduł XWBL (Wi-Fi, LAN, Bluetooth) zestaw do 900kg

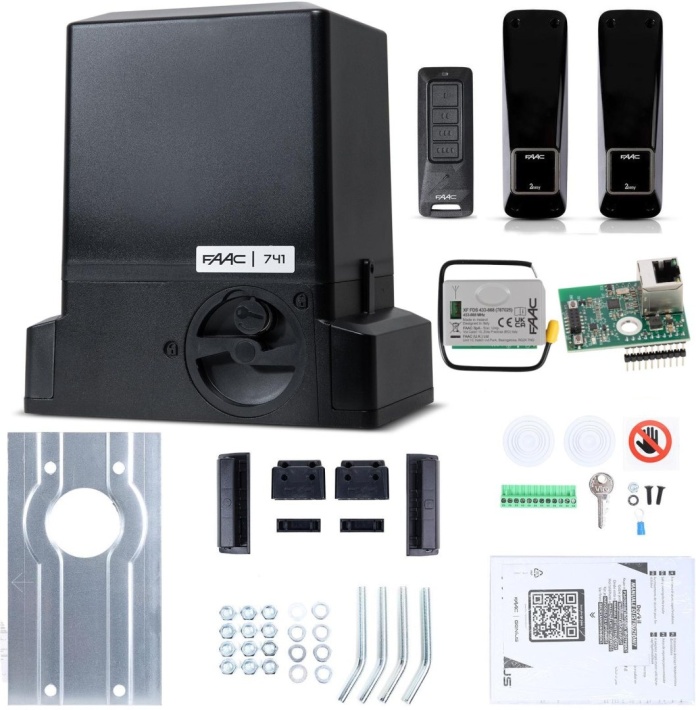

Jakie elementy zawiera zestaw Delta 3 SMART FAAC 741 z modułem XWBL?

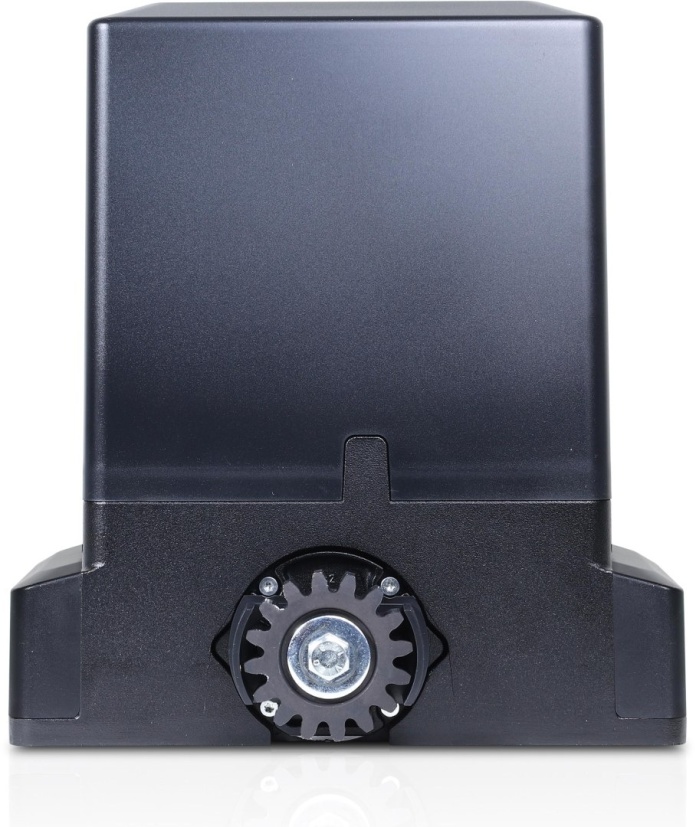

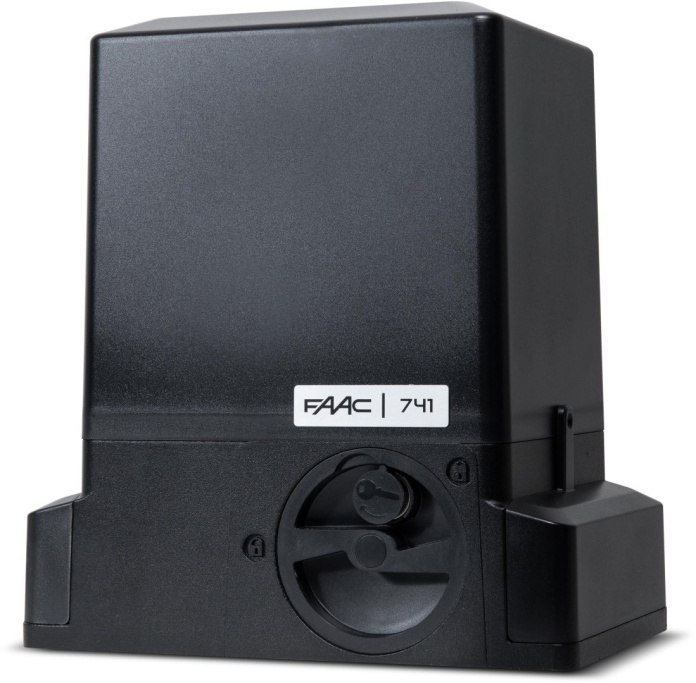

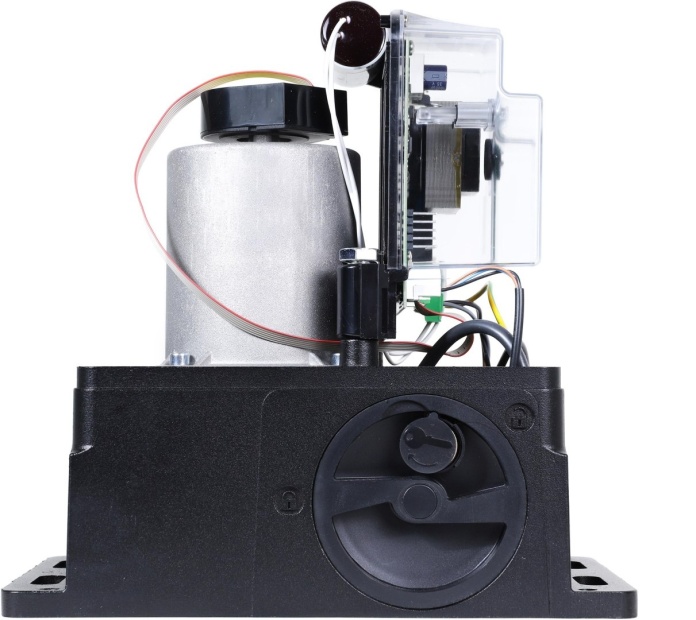

• Siłownik elektromechaniczny FAAC 741 do 900 kg z nowoczesną centralą o niskim zużyciu energii E781S LC (low consumption)
• Odbiornik radiowy XF FDS
• Pilot FAAC XT4 FDS LR - 1 szt
• Odbiornik komunikacji radiowej XF FDS
• Komplet (1 para) fotokomórek XP20BD
• Magnetyczny wyłącznik krańcowy z kompletem czujników na szynę
• Moduł XWBL do kumunikacji z aplikacją Simply Connect za pośrednictwem sieci Wi-Fi, lokalnej sieci LAN lub Bluetooth
• Zestaw elementów montażowych przewidzianych przez Producenta wraz z płyta wsporczą pod siłownik
• klucz rozsprzęglający w przypadku awarii - 1 szt
• Karta gwarancyjna i instrukcja montażu FAAC

Najważniejsze cechy zestawu Delta 3 SMART - FAAC 741:

• centrala wyposażona jest w enkoder, który dzięki czujnikom, analizuje w trybie ciagłym położenie bramy i odpowiada za dobór momentu obrotowego siłownika. Umożliwia płynna pracę niezależnie od zmiany obciążenia (np. spowodowego warunkami atmosferycznymi lub zużyciem mechanizmów), w tym za płynny start i zatrzymanie bramy dzięki spowolnieniu ruchu w skrajnych położeniach
• wyposażony w magnetyczny wyłącznik krańcowy odpowiedzialny za zatrzymanie skrzydła bramy w żądanych pozycjach w trakcie otwarcia i zamknięcia.
• posiada mechanizm samoblokujący, uniemożliwiający niezamierzony ruch bramy po zakończonym cyklu
• możliwość ręcznego otwarcia bramy w przypadku awarii, po zwolnieniu mechanizmu rozsprzęglającego
• innowacyjna centrala E781S LC (zaprojektowana w filozofi Low Consumption - minimalizacji zużycia energii)
• Magnetyczne wyłączniki krańcowe o zdecydowanie większej niezawodności niż ich mechaniczne lub elektroniczne odpowiedniki
• kompatybilny z darmową aplikacją Simply Connect wpisującą się w trendy Smart Home, umożliwiającą pełną kontrolę nad urządzeniem i zarządzanie nim z poziomu smartfona lub tabletu

Najważniejsze dane techniczne Delta 3 SMART - FAAC 741:

• Napięcie zasilania: 230 V, 50 Hz
• Moc: 500 W
• Pobór prądu: 2,2 A
• Siła ciągu: 650 N
• Maks. waga skrzydła: 900 kg
• Prędkość przesuwu: 12 obr./min.
• Stopień ochrony: IP44
• Zakres temperatur pracy: od -20 °C do +55 °C
• Wyłączniki krańcowe: magnetyczne
• Wymiary (D x Sz x W) w mm: 295 x 225 x 325

Do jakich bram przeznaczony jest zestaw Delta 3 SMART - FAAC 741?

• Automat bramowy FAAC dedykowany jest napędów bram przydomowych i małych obiektów użytkowych (biur, firm, sklepów, itp.)
• Dla bram przesuwnych o masie do 900kg
• Współpracuje z systemami inteligentnego domu Smart Home
• Do bram samonośnych, nie wymaga stosowania wsporczej szyny prowadzącej

Charakterystyczne elementy składowe na wyposażeniu Delta 3 SMART - FAAC 741:

Moduł radiowy FAAC XF FDS 433-868

• współpracuje z pilotami dalekiego zasięgu LR (long range) FAAC XT2/XT4 433-868 MHz FDS
• zgodny z eleltronicznymi centralami sterującymi FAAC wyposażónymi w system kodowania FDS

Pilot FAAC XT4 FDS 433-868 SLH LR (Long Range)

• 4 - kanałowy
• FAAC XT4 FDS pracuje w częstotliwości 868 MHz i cechuje się maksymalną odpornością na klonowanie (certyfikat PSA - poziom 3) oraz TrustZone - system wykorzystywany w transakcjach bankowych.

FDS (podpis cyfrowy FAAC - FAAC Digital Signature):

• radiowy protokół oparty na modulacji częstotliwości o najwyższej wydajności pod względem zasięgu i czasu pracy na baterii
• transmisja radiowa zabezpieczona algorytmem szyfrowania symetrycznego AES-128 ze 128-bitowym kluczem.
• autentyczność pilotów weryfikowana za pomocą łańcucha spersonalizowanych certyfikatów bezpieczeństwa FAAC.

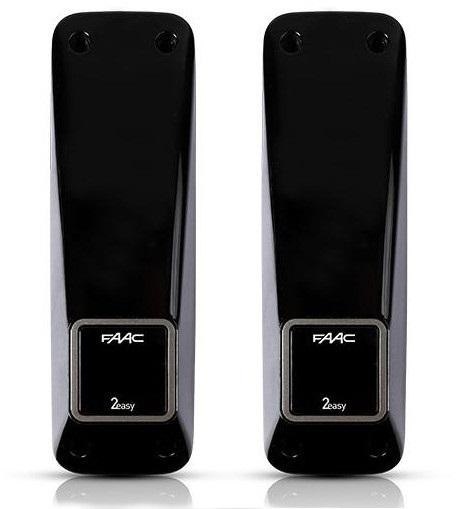

 Fotokomórki XP20D z możliwością kalibracji dzięki precyzyjnej regulacji kierunku nadawania i odbierani wiązki podczerwieni:

• zasilanie dwużyłowe BUS
• instalacja natynkowa lub na dedykowanej podstawce
• regulacja kąta wiązki poziomej
• zasięg działania do 20m
• stopień ochrony: IP 54
• automatyczna kalibracja pionowa

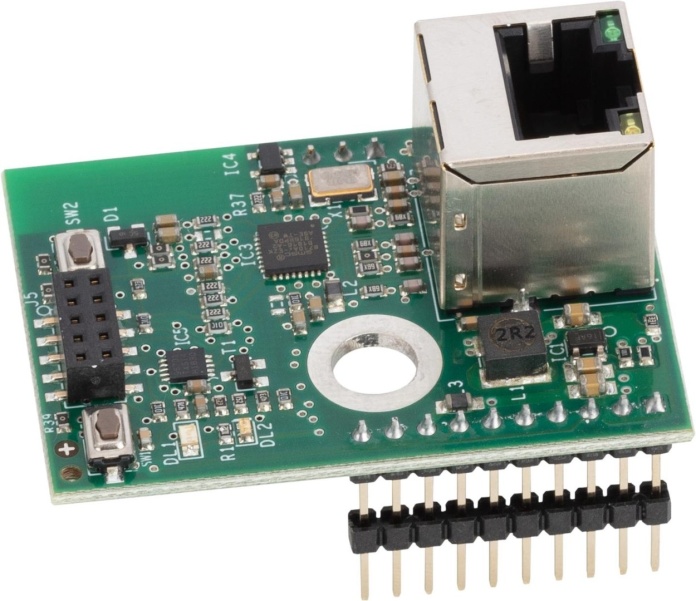

Moduł XWBL Simply Connect Wi-FI, LAN, Bluetooth

Moduł XWBL umożliwia komunikację z siecią lokalną (firmową lub domową) za pośrednictwem interfejsu WiFi lub Ethernet (LAN). Dodatkowo wyposażony jest w interfejs Bluetooth Low Energy (BLE), który zapewnia lokalny dostęp do systemu automatyki w przypadku braku dostępności podstawowych kanałów komunikacyjnych (WiFi/LAN/LTE).

Komunikacja:

• WiFi802.11 b/g/n – 2.4GHz
• LAN 802.3
• Bluetooth Low Energy 4.2 / 2.4Ghz

Dane techniczne:

• Napięcie zasilające: 5 VDC
• Pobór prądu: 100mA - 24 VDC (500mA - 5 VDC )
• Sposób montażu w połączeniu z kompatybilną płytą sterującą
• Temperatura pracy: od -20°C do +55°C

Kompatybilna automatyka bramowa:

• ALFA, ALFA SHORT, ALFA LONG (E045S)
• HANDY (E034S)
• ENERGY (E034S)
• 746C (E781C)
• 844C (E781S)
• 740/741 (z centralą E781S LC)

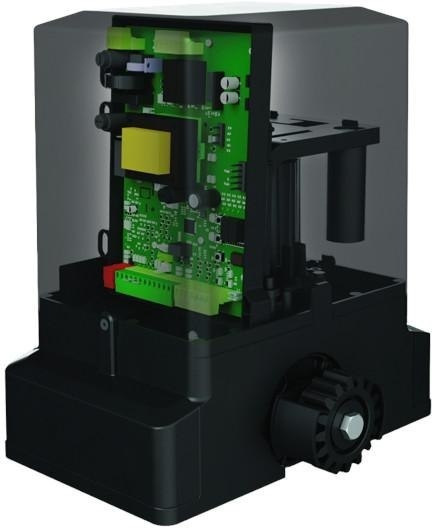

Jakie zalety posiada nowa centrala sterująca E781S LC?

• Szybkie wykrywanie przeszkód i płynny ruch dzięki wbudowanemu enkoderowi
• Uproszczone programowanie fotokomórek BUS 2easy
• Łatwiejsza konfiguracja i dogrywanie pilotów
• Wejścia listew rezystancyjnych
• Dwa wyjścia programowalne (np. dla podłączenia tradycyjnych fotokomórek)
• Funkcja Master - Slave (nadrzędny - podrzędny) dla uporządkowania hierarchii zarządzania poszczególnych systemów
• Funkcja niskiego zużycia energii (zmniejszenie napięcia na urządzeniach)

Co to jest aplikacja Simply Connect i do czego służy?Dwufunkcyjna platforma komunikacyjna:

•  wersja Simply Connect PRO dla instalatorów, upraszczająca konfigurację w trakcie montażu
• wersja Simply Connect, bezpłatna dla użytkownika napędu, do obsługi i zarządzania automatyką inteligentnego domu
• służy do zarządania i kontroli urządzeń w środowisku chmury
