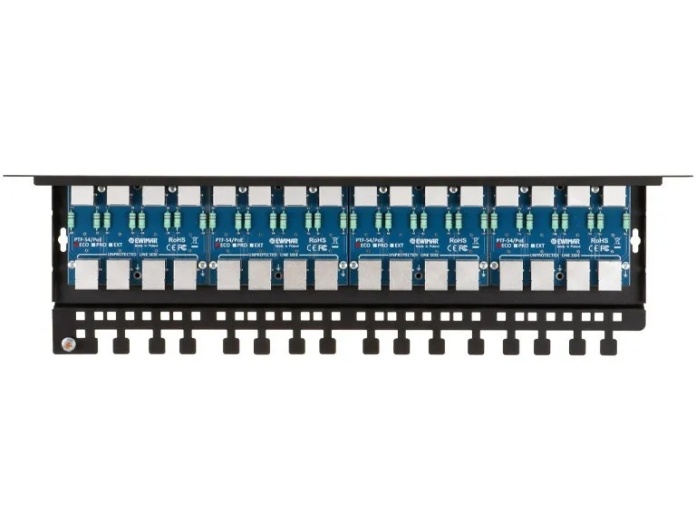

Ogranicznik przepięć 16-kanałowe zabezpieczenie IP serii EXTREME z ochroną PoE EWIMAR PTF-516R-EXT/PoE

Model: PTF-516R-EXT/PoE

Jakie zalety posiada ogranicznik przepięć serii Extreme z ochroną PoE EWIMAR?

najwyższa skuteczność ochrony urządzeń montowanych na konstrukcjach metalowych oraz w obiektach przemysłowych
niezbędne gdy występuje ryzyko pojawienia się potencjałów pomiędzy lokalnymi punktami uziemień lub ryzyko powstanie przepięć (np. gdy końcowe urządzenie LAN może znaleźć się w strefie wyładowań atmosferycznych)
skuteczne w warunkach przemysłowych gdy rozruch maszyn, agregatów, UPS-ów może generować różnice potencjałów w otoczeniu
ogranicznik wprowadza separację na czas przepięcia
udarność dla każdej żyły przewodu z bezpośrednim odprowadzeniem ładunku do ziemi zapobiega uszkodzeniom
dzięki zastosowaniu technologii MOSFET napięcie, które może pojawić się po stronie chronionej zostaje kilkukrotnie zmniejszone
kompatybilne ze standardami 10Base-T i 100base-T
posiada ekranowane złącza RJ-45 po stronie chronionej i niechronionej
kompatybilne z okablowaniem UTP, FTP kat. 5, 5e, 6 i wyższych
testowany według kategorii D1, C2, C1, B2
do stosowania na granicach stref LPZ0/LPZ1 lub wyższych

Zastosowanie ograniczników przepięć na dwóch końcach przewodu LAN oraz odpowiednie ich uziemienie zapewnia najwyższą skuteczność, natomiast zwiększenie oporności szeregowej obwodu z tego tytułu należy uwzględnić przy pomiarach i stratach mocy zasilania PoE.

Jakie dane techniczne posiada ogranicznik przepięć serii Extreme z ochroną PoE EWIMAR?

Linia PoE
Ilość kanałów LAN	16
Możliwość rozbudowy	-
Obsługiwane standardy Ethernet	10Base-T, 100Base-T
Stosowany z okablowaniem	FTP, UTP dowolnej kategorii
Złącze wejściowe (strona niechroniona)	Gniazdo ekranowane RJ-45
Złącze wyjściowe (strona chroniona)	Gniazdo ekranowane RJ-45
Ilość stopni ochronnych	3 (GDT, MOSFET, TVS)
Napięcie znamionowe DC (linia-ziemia) UN	90V DC
Napięcie maksymalne pracy trwałej (linia-ziemia) UC	110V DC
C1: Poziom ochrony 1kV/μs (linia-ziemia) UP	600V
C2: Prąd wyładowczy (8/20µs, linia-ziemia) lmax / żyła	2,5kA (max)
D1: Maksymalny prąd piorunowy (10/350µs, linia-ziemia) Iimp	1kA
Napięcie znamionowe DC (linia-linia) UN	3,3V DC
Napięcie maksymalne pracy trwałej (linia-linia) UC	3,5V DC
B2: Poziom ochrony 1kV/μs (linia-linia) UP	<8V
C1: Prąd wyładowczy (8/20µs, linia-linia) Iimp	0,5kA
Element odsprzęgający	Bezpiecznik MOSFET
Chronione linie	1-2, 3-6
Pojemność (linia-linia) @1MHz	6-15pF
Pojemność (linia-ziemia) @1MHz	1-2pF
Rezystancja szeregowa	6Ω / linię
Prąd znamionowy IN	300mA / linię
Napięcie znamionowe DC (linia-linia) UN	57V DC
Napięcie maksymalne pracy trwałej (linia-linia) UC	64V DC
B2: Poziom ochrony 1kV/μs (linia-linia) UP	93V DC
C1: Prąd wyładowczy (8/20µs, linia-linia) Iimp	0,5kA (opcja A), 250A (opcja B)
Napięcie znamionowe DC (linia-ziemia) UN	90V DC
Napięcie maksymalne pracy trwałej (linia-ziemia) UC	110V DC
C1: Poziom ochrony 1kV/μs (linia-ziemia) UP	600V
C2: Prąd wyładowczy (8/20µs, linia-ziemia) lmax / żyła	2,5kA (max)
Chronione linie (pary)	(1+2)-(3+6), (4+5)-(7+8)
Standard pracy PoE	zgodny z IEEE 802.3af/at/bt-typ 3 (HiPoE, UPOE)
Straty mocy PoE na obwodach ochronnych	IEEE 802.3af, opcja A: 0,6W @48VDC IEEE 802.3af, opcja B: 0,35W @48VDC IEEE 802.3at, opcja A: 1,6W @54VDC IEEE 802.3at opcja B: 0,6W @54VDC IEEE 802.3bt, Typ 3, opcja AB: 1,2W @54VDC *) dane dla maksymalnego przewidzianego obciążenia
Cechy wspólne
Wymiary	480 x 41 x 130 (mm)
Zastosowanie	Ochrona urządzeń instalowanych wewnątrz / na zewnątrz
Sposób montażu	Montaż w szafie RACK 19", wysokość 1U
Sposób uziemienia	Przewód
Szczelność obudowy	-
Temperatura pracy	-40ºC~60ºC
