Puszka instalacyjna przeciwpożarowa W2 PIP-2AN rozgałęźna 3 żyły 4mm2

Puszka instalacyjna przeciwpożarowa W2 PIP-2AN rozgałęźna 3 żyły 4mm2

Symbol: 31347

PUSZKI INSTALACYJNE PRZECIWPOŻAROWE PIP-2AN POSIADAJĄ DOKUMENTY WYDANE PRZEZ CNBOP-PIB:

• KRAJOWY CERTYFIKAT STAŁOŚCI WŁAŚCIWOŚCI UŻYTKOWYCH Nr063-UWB-0623
• KRAJOWA OCENA TECHNICZNA Nr CNBOP-PIB-KOT-2019/2024/0113-3704 wydanie 1

Przeznaczenie puszki przeciwpożarowej PIP-2AN rozgałęźnej 3x4mm²:

• Puszka instalacyjna przeciwpożarowa typu PIP-2AN/Rozgałęźna/3żyły/4mm2 przeznaczona jest do stosowania w systemach sygnalizacji pożarowej (SSP), jako element zespołu kablowego.
• Charakteryzuje się prostym i kątowym (rozgałęzienie 90°) sposobem prowadzenia linii.
• Zespoły kablowe zbudowane z przeciwpożarowej puszki instalacyjnej oraz kabla wraz z zamocowaniem, zapewniają utrzymanie ciągłości dostawy energii elektrycznej lub przekazu sygnału przez czas wymagany do uruchomienia i działania urządzeń służących ochronie przeciwpożarowej.
• Zgodnie z DIN 4102-12:1998 puszki PIP-2AN/Rozgałęźna/3żyły/4mm2 są zaszeregowane do klasy podtrzymania funkcji elektrycznych E90.

Charakterystyka konstrukcji PIP-2AN rozgałęźnej 3x4mm²:

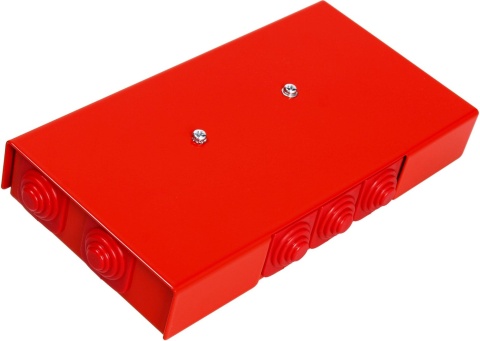

• Puszka PIP-2AN/Rozgałęźna/3żyły/4mm2 składa się z dwóch części: pokrywy oraz podstawy (kształt prostokąta), które są ze sobą połączone dwoma wkrętami.
• Puszka PIP-2AN/Rozgałęźna/3żyły/4mm2 umożliwia łączenie i rozgałęzianie przewodów o 3 żyłach, przekrój do 4 mm²  włącznie.
• Posiada 7 wejść umożliwiających wprowadzenie przewodu o średnicy 7-19 mm.
• Puszka instalacyjna przeciwpożarowa PIP-2AN/Rozgałęźna/3żyły/4mm2 wykonana jest z blachy pokrytej czerwoną farbą proszkową.
• W ściankach bocznych podstawy umiejscowione zostały wsuwane od góry stopniowane przepusty wykonane z tworzywa uniepalnionego.
• Stopniowanie pozwala na dopasowanie otworu do wymaganej średnicy kabla (7-19 mm).

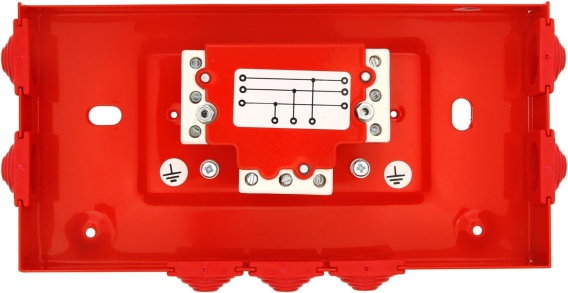

• Do podstawy puszki mocowane są bezpośrednio 3 kostki ceramiczne o 3 torach prądowych (zaciskach) każda.
• Dostęp do wewnętrznych połączeń został ograniczony przy pomocy metalowej osłony.
• Pod kostkami ceramicznymi wykonane jest przetłoczenie, które ma na celu zwiększenie wytrzymałości mechanicznej puszki w trakcie pożaru, jak również wyrównanie wysokości wprowadzonego kabla z zaciskami kostek ceramicznych.
• Puszka posiada osobne zaciski do podłączenia wejścia linii sygnałowej, osobne do podłączenia wyjścia linii sygnałowej oraz osobne do rozgałęzienia linii.
• W podstawie puszki znajduje się również miejsce do podłączenia uziemienia oraz otwory montażowe.
• Zadaniem puszek typu PIP-2AN/Rozgałęźna/3żyły/4mm2 jest utrzymanie ciągłości dostaw energii elektrycznej lub przekazu sygnału w warunkach pożaru (zachowanie ciągłości linii).
• W celu otwarcia puszki należy wykręcić wkręty znajdujące się w pokrywie (wkręty są wyposażone w specjalne podkładki gumowe, które zapobiegają ich wypadaniu z pokrywy po wykręceniu). Następnie należy rozsunąć pokrywę i podstawę.
