Zewnętrzne zabezpieczenie przeciwprzepięciowe kamer IP i mostów radiowych serii Extreme EWIMAR BOX-1-PTF-51-EXT

Model: BOX-1-PTF-51-EXT

Jakie zalety posiada zabezpieczenie przeciwprzepięciowe EWIMAR BOX-1-PTF-51-EXT?

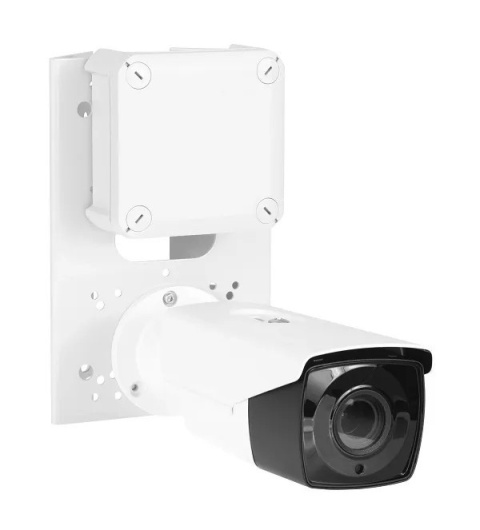

ogranicznik przepięć sieci LAN, przeznaczony do ochrony punktów kamerowych IP, zamontowanych na ścianach, słupach lub wysięgnikach.
posiada bardzo wysoką skutecznością ochrony na bezpośrednie wyładowania, wynoszące do 5kA @ 8/20μs oraz powyżej 5kA w wersji ze złączami śrubowymi.
dodatkowe obwody chronią zasilanie PoE przed niekontrolowanym wzrostem napięcia, spowodowanym zaindukowanym przepięciem.
technologia MOSFET znacząco ogranicza poziom napięcia udarowego, które może pojawić się po stronie chronionej w porównaniu do rozwiązań konwencjonalnych.

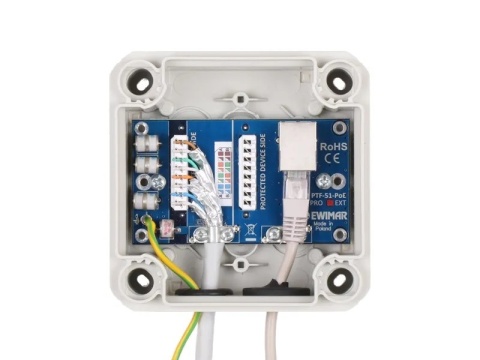

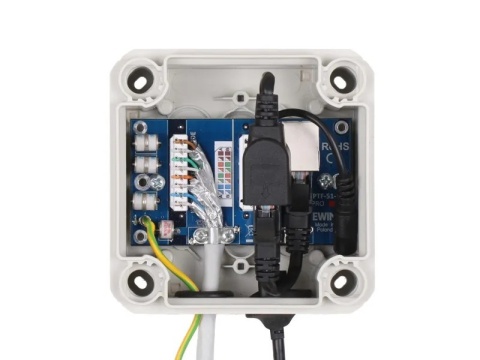

posiada dwa złącza typu LSA (po stronie zagrożonej i chronionej) oraz gniazdo RJ-45 po stronie chronionej, dzięki czemu możliwa jest wygodna konfiguracja podłączenia infrastruktury kablowej.
używane z okablowaniem kategorii 5, 5e, 6 i 6a, jednak ze względu na wewnętrzną konstrukcję szybkość połączenia będzie odbywać się w standardzie 100Base-T (100Mbit).
posiada najnowsze rozwiązanie w postaci superszybkich bezpieczników automatycznych, wykonywanych w technologii MOSFET.
zapewniają one bardzo niską oporność elektryczną podczas normalnej pracy, przez co w układzie LAN nie powodują żadnych strat.
podczas przepływu prądu, kontrolowane jest jego natężenie a wzrost powyżej ustalonej wartości, powoduje automatyczne odłączenie obwodu wyjściowego w czasie maksymalnym 1μs.
zapewnia to całkowite odizolowanie warstwy fizycznej LAN od przewodu na czas zaistnienia ryzyka oraz powoduje szybsze narastanie napięcia na elementach ochronnych, dzięki czemu szybciej odbywa się reakcja na powstałe przepięcie.
czas przepięcia może trwać nieprzerwanie przez długi czas, a po jego ustąpieniu połączenie elektryczne przywracane jest automatycznie w ciągu 1μs.
kompatybilny jest ze wszystkimi standardami PoE o maksymalnej mocy 60W.
do stosowany z innymi zabezpieczeniami PRO lub EXT firmy Ewimar, jednak do zapewnienia pełnej ochrony linii napowietrznej, zalecanie jest zastosowanie dwóch takich samych urządzeń - po jednym na każdym końcu przewodu.
pozwala to zrównoważyć wytrzymałość udarową całego obwodu, bez względu na miejsce przeniknięcia ładunku elektrycznego.

Jakie dane techniczne posiada zabezpieczenie przeciwprzepięciowe EWIMAR BOX-1-PTF-51-EXT?

Linia PoE
Ilość kanałów LAN	1
Obsługiwane standardy Ethernet	10Base-T, 100Base-T
Stosowany z okablowaniem	FTP, UTP dowolnej kategorii
Złącze wejściowe (strona niechroniona)	Złącze LSA (Krone) + ekran
Złącze wyjściowe (strona chroniona)	Złącze LSA (Krone) + ekran / gniazdo ekranowane RJ-45
Ilość stopni ochronnych	3 (GDT, MOSFET, TVS)
Napięcie znamionowe DC (linia-ziemia) UN	90V DC
Napięcie maksymalne pracy trwałej (linia-ziemia) UC	110V DC
C1: Poziom ochrony 1kV/μs (linia-ziemia) UP	600V
C2: Prąd wyładowczy (8/20µs, linia-ziemia) lmax / żyła	5kA
D1: Maksymalny prąd piorunowy (10/350µs, linia-ziemia) Iimp	2kA
Napięcie znamionowe DC (linia-linia) UN	3,3V DC
Napięcie maksymalne pracy trwałej (linia-linia) UC	3,5V DC
B2: Poziom ochrony 1kV/μs (linia-linia) UP	<10V
C1: Prąd wyładowczy (8/20µs, linia-linia) Iimp	2kA
Element odsprzęgający	Bezpiecznik MOSFET
Chronione linie	1-2, 3-6
Pojemność (linia-linia) @1MHz	6-15pF
Pojemność (linia-ziemia) @1MHz	2-3pF
Rezystancja szeregowa	6Ω / linię
Prąd znamionowy IN	300mA / linię
Napięcie znamionowe DC (linia-linia) UN	57V DC
Napięcie maksymalne pracy trwałej (linia-linia) UC	64V DC
B2: Poziom ochrony 1kV/μs (linia-linia) UP	93V DC
C1: Prąd wyładowczy (8/20µs, linia-linia) Iimp	2kA (opcja A), 250A (opcja B)
Napięcie znamionowe DC (linia-ziemia) UN	90V DC
Napięcie maksymalne pracy trwałej (linia-ziemia) UC	110V DC
C1: Poziom ochrony 1kV/μs (linia-ziemia) UP	600V
C2: Prąd wyładowczy (8/20µs, linia-ziemia) imax / żyła	5kA
Chronione linie (pary)	(1+2)-(3+6), (4+5)-(7+8)
Standard pracy PoE	zgodny z IEEE 802.3af/at/bt-typ 3 (HiPoE, UPOE)
Cechy wspólne
Wymiary	114 x 114 x 57 mm
Zastosowanie	Ochrona urządzeń instalowanych wewnątrz / na zewnątrz
Sposób montażu	Obudowa wolnostojąca / montowana na ścianie / uchwyt słupowy U-BOX
Sposób uziemienia	Przewód
Szczelność obudowy	IP65 (z uwagami umieszczonymi w instrukcji obsługi)
Temperatura pracy	-40ºC~60ºC
